伸縮継手用材料
HT-CPシリーズ
HT-CPシリーズは、フッ素樹脂PTFEフィルムを高強度のガラスクロスにラミネートした商品です。
HT-CPシリーズの特徴
- 0.2～0.3mmtのPTFEクロスフィルムが高強力のガラスクロスにラミネートされており、優れた強度、シール性をももちます。
- 機械的特性に優れたPTFEクロスフィルムを使用しているため、他のPTFEフィルム製品と比較しても更に堅牢性が優れます。
- 耐熱性、強度、及び柔軟性に優れたガラス繊維を基布としており、伸縮継ぎ手の材料として特に適しています。
HT-CPシリーズの特性表
| 項目 | 規格値 | ||
|---|---|---|---|
| HT-CP1412 | HT-CP1408 | ||
| 幅(m) | 1.5 | 1.5 | |
| 厚さ (mm) | 全体 | 1.1 | 1.1 |
| PTFEフィルム | 0.30 | 0.20 | |
HT-CPシリーズの構造
HT-TFシリーズ
HT-TFシリーズは、フッ素樹脂PTFEでコーティングしたガラスクロスに、優れたラミネーション技術により、更に両面にPTFEフィルムを貼り付けた商品です。
HT-TFシリーズの特徴
- PTFEの積層クロスフィルムが両面にラミネートされているため、シール性に優れます。
- 機械的特性に優れたPTFE押出フィルムを使用しているため、他のPTFEフィルム製品と比較しても更に堅牢性が優れます。
- 耐熱性、強度、及び柔軟性に優れたガラス繊維を基布としており、様々な形状への加工が可能です。
HT-TFシリーズの特性表
| 項目 | 規格値 | ||
|---|---|---|---|
| HT-TF402/2 | HT-FL404/2 | ||
| 幅(m) | 1.5 | 1.5 | |
| 厚さ (mm) | 全体 | 0.46 | 0.86 |
| PTFEフィルムのみ | 0.08 X 2 | 0.10 X 2 | |
| 耐熱温度(℃) | 316 | 316 | |
HT-TFシリーズの構造
PTFE100％LFPフィルム
LFPクロスフィルムは、PTFE(ポリテトラフロロエチレン)フィルムとして広く使用されている切削フィルム(スカイブドフィルム)の欠点を補うべく開発された、従来にない構造を持つユニークなPTFE100%のフィルムです。
PTFE100％LFPフィルムの特徴
LFPクロスフィルムはPTFE押出成型フィルムを多方向で積層で作られているPTFEフィルムで、独自の積層技術により、360度全ての方向で優れた引裂き強力を持ち、曲げ、延伸等の負荷に対しスカイブドフィルム比べ非常に優れた耐性を持っています。
LFPクロスフィルムは、耐熱性、耐食性に優れ、引裂き、屈曲に強いなど多くの特性を兼ね備えており、幅広い用途が期待できます。
LFPクロスフィルムは、耐熱性、耐食性に優れ、引裂き、屈曲に強いなど多くの特性を兼ね備えており、幅広い用途が期待できます。
PTFE100％LFPフィルムの品番リスト
| 目付 (g/m2) | 厚さ (mm) | 幅 (mm) | 引張強力 (N/50mm) | 引裂強力 (N) |
|
|---|---|---|---|---|---|
| LFP2103 | 187 | 0.08 | 1500 | 177 | 76 |
| LFP2105 | 272 | 0.13 | 1500 | 205 | 80 |
| LFP2108 | 400 | 0.20 | 1500 | 311 | 150 |
| LFP2112 | 610 | 0.30 | 1500 | 358 | 159 |
| LFP2120 | 984 | 0.51 | 1500 | 774 | 289 |
| LFP2130 | 1492 | 0.76 | 1500 | 1131 | 365 |
PTFE100％LFPフィルムの優れた特性
| スカイブドフィルム | LFPフィルム | ||||
|---|---|---|---|---|---|
| 0.20㎜厚 | 0.30㎜厚 | 0.13㎜厚 | 0.20㎜厚 | 0.30㎜厚 | |
| 引裂強さ(N) | 15 | 18 | 27 | 54 | 59 |
| 耐屈曲性(回) | 33 | 278 | >20000 | >20000 | >20000 |

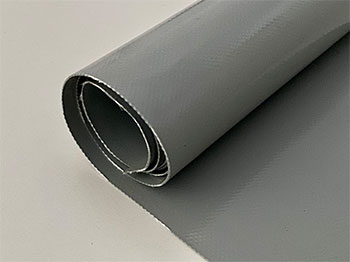

シリコンコートガラスクロス0.8mm
HT-SI-FLEX8-122
HT-SI-FLEX8-122は、シリコンでコーティングしたガラスクロスです。柔軟性、シール性に優れ、伸縮継手用途に最適な材料です。
一般物性値
| 項目 (g/m2) | HT-SI-FLEX8-122 | |
|---|---|---|
| 基布 | ガラスクロス | |
| 幅 | 1500 | |
| コーティング | 両面 | |
| 目付(g/m2) | 1220 | |
| 厚さ(mm) | 0.8 | |
| 引張強力 (N50mm) | 経 | 4410 |
| 緯 | 3920 | |
| 色調 | グレー | |
| 巻長 | 50 | |
